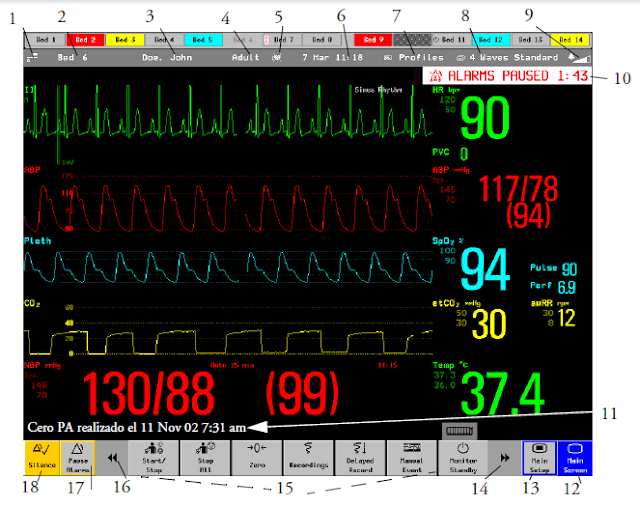

Casi todos los elementos de la
pantalla son interactivos. Entre dichos elementos se incluyen valores numéricos
de medición, formas de onda, teclas de pantalla, campos de información, campos
de alarmas y menús.
- Indicador de conexión de red.
- Rótulo de cama
- Identificación del paciente
- Tipo de paciente
- Estado del marcapasos
- Fecha y hora
- Acceso al menú de perfiles
- Nombre de la ventana actual/abre el menú de cambio de pantalla
- Ajuste de volumen de alarma/ indicador de nivel
- Área de estado de alarma: muestra mensajes de alarmas activas
- Línea de estado: muestra mensajes de información e indican al usuario que realice una acción
- Cierra todas las ventanas y menús abiertos y vuelve a la pantalla principal
- Abre el menú Configuración Principal
- Desplazamiento a la derecha para mostrar más teclas inteligentes
- Teclas inteligentes: cambian de acuerdo con la configuración del monitor
- Desplazamiento a la izquierda para mostrar más teclas inteligentes
- Pausa Alarmas: sitúa en pausa los indicadores de alarmas. La duración de la pausa depende de la configuración del monitor. Si la duración de la pausa es infinita, esta tecla tendrá el rótulo. Alarmas Desactv. Selecciónela de nuevo para volver a habilitar inmediatamente los indicadores de alarma.
- Silencr.: acepta todas las alarmas activas desactivando los indicadores sonoros y las luces de modo temporal o permanente, si está configurado el recordatorio de alarma (Re-Alarma).
Utilizar el
SpeedPoint
1 Silencr.: acepta todas las alarmas activas
desactivando las luces e indicadores sonoros de alarma. Se comporta según la
configuración de la tecla permanente Silencr.
2 Desactv.Alarmas/Pausa Alarmas: sitúa en
pausa los indicadores de alarmas. Se comporta según la configuración de la
tecla permanente Pausa Alarmas.
3 Pantalla Principal: cierra todas las
ventanas y menús abiertos y vuelve a la pantalla principal.
4 Atrás: retrocede un paso hasta el menú
anterior.
5 Botón de SpeedPoint: gírelo e inclínelo
para resaltar elementos. Púlselo para seleccionar.
6 Teclas de función en el SpeedPoint remoto:
función idéntica que las primeras cinco teclas inteligentes configuradas en una
pantalla.
7 Tecla de encendido/en espera.
Girando el botón de SpeedPoint a izquierda o derecha.
Con cada clic, el resaltado pasa al siguiente elemento de pantalla. De manera
alternativa, inclinando el botón para moverlo en la dirección de un elemento de
pantalla. Un cursor se moverá por la pantalla, siguiendo la dirección del
botón.
Cualquier elemento de pantalla que se encuentre bajo
el cursor se resaltará. Cuando alcance el elemento de pantalla que se desee y
al pulsar el botón se sleccionará el elemento.
Límites Alarma
Los límites de alarma
establecidos determinan las condiciones que activarán las alarmas amarillas y
rojas. Para algunas mediciones donde los valores oscilan entre 100 y 0, el
ajuste del límite superior de alarma a 100 desactivará la alarma superior y el
ajuste del límite de alarma inferior a 0 también la desactivará. En estos
casos, no se mostrará el símbolo de alarmas desactivadas.
Cambiar los límites de alarma
Para cambiar los límites de
alarma de mediciones individuales mediante el menú de configuración de la
medición:
1 En el menú de configuración de la
medición, seleccione el límite de alarma que desee cambiar. Esta acción abrirá
una lista de valores disponibles para ese límite de alarma.
2 Seleccione un valor de la lista
para ajustar dicho límite.
De modo alternativo, puede
utilizar las teclas de la ventana Cambiar límites de la medición, a la que
puede acceder seleccionando el rótulo de medición de la ventana Límites de
Alarma.
Para cambiar los
límites de alarma:
1 En la ventana Cambiar
límites,
– si está utilizando
la pantalla táctil, seleccione los botones de flecha arriba o abajo para
ajustar los límites de alarma superior e inferior según sea necesario.
– si está utilizando
el SpeedPoint o el control de navegación, sitúe el cursor en el campo de alarma
amarilla superior y, a continuación, pulse el botón que se encuentra en el
interior. Gire el botón a la derecha o a la izquierda para ajustar el límite.
Pulse de nuevo el botón para establecer el límite visualizado.
2 Repita estos pasos
para establecer el límite de alarma amarilla inferior.
Si establece el
límite de la alarma amarilla fuera del límite de la alarma roja, el monitor
fijará automáticamente la alarma roja en el límite de la alarma amarilla.
Cuando una medición
del ST se encuentra en la ventana Cambiar límites también aparecen dos
teclas emergentes disponibles con el rótulo Todos STEstrech./Todos
STAnchos. Con estas teclas puede establecer los límites automáticos para
todas las derivaciones ST.
Admitir un paciente
El monitor muestra
los datos fisiológicos y los guarda en las tendencias en cuanto se conecta al paciente.
Esto le permite monitorizar a un paciente que aún no ha sido admitido. No
obstante, es importante admitir correctamente a los pacientes para que los
pueda identificar en los registros, informes y dispositivos en red.
Durante la admisión introduzca
los datos que necesite el monitor para que la operación sea segura y precisa.
Por ejemplo, la configuración del tipo de paciente determina el algoritmo que
utiliza el monitor para procesar y calcular algunas mediciones, los límites de
seguridad que se aplican a ciertas mediciones y los rangos de límites de
alarmas.
Para admitir a un
paciente:
1 Seleccione el campo
de nombre del paciente o seleccione la tecla inteligente Admitir/Alta para
abrir la ventana Datos de Filiación de Paciente.
2 Borre todos los datos
del paciente anterior seleccionando las teclas emergentes Dar Alta Paciente o
Finalizar Caso y, a continuación, Aprobar.
Si no da de alta al
paciente anterior, no podrá distinguir entre la información de los pacientes
anteriores y actuales, por ejemplo, en la base de datos de tendencias.
3 Seleccione Admitir
Paciente.
4 Introduzca la
información del paciente: seleccione cada campo y utilice el teclado de la
pantalla, o elija una opción de la lista emergente de alternativas para
introducir dicha información. Si dispone de un teclado o un lector de códigos
de barras convencional conectado al monitor, podrá utilizarlo para introducir
dicha información.
– Apellido:
introduzca el apellido del paciente, por ejemplo López.atos de Filiación de
– Nombre:
introduzca el nombre del paciente, por ejemplo Miguel.
– NHC:
introduzca el número de historia clínica (NHC) del paciente, por ejemplo 12345678.
– Tipo Pacte.:
elija el tipo de paciente, Adulto, Pediát. o Neonat.
– Con Marcapasos:
elija Sí o No (deberá utilizar “Sí” si el paciente tiene un
marcapasos).
– Altura:
introduzca la altura del paciente.
– Peso:
introduzca el peso del paciente.
– ASC: el
monitor calculará el área de superficie corporal del paciente automáticamente.
– Fecha Nacimiento:
introduzca la fecha de nacimiento del paciente con el formato dd/mm/aaaa.
– Edad: el
monitor calculará la edad del paciente automáticamente.
– Sexo: elija Varón
o Mujer.
– Notas:
introduzca cualquier información adicional acerca del paciente o su
tratamiento.
5 Seleccione Aprobar.
El estado del paciente cambiará a admitido.
